鈣鈦礦型錳氧化物單晶中異常大的各向異性磁電阻效應(yīng)的發(fā)現(xiàn)

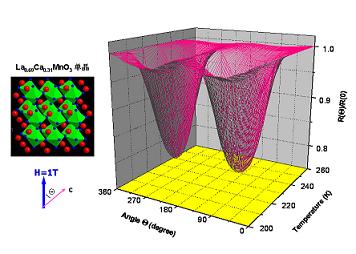

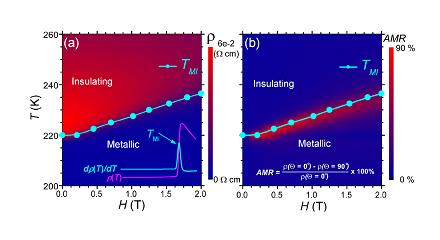

早在1857 W.Thomson發(fā)現(xiàn)材料的電阻隨著磁場方向的改變而變化,該現(xiàn)象被稱為各向異性磁電阻(AMR-Anisotropic Maganetoresistance)效應(yīng)。AMR效應(yīng)廣泛存在于鐵磁性材料當(dāng)中,并已經(jīng)被應(yīng)用到了讀出磁頭等磁性傳感器上。相對于巨磁電阻(GMR)和龐磁電阻(CMR)效應(yīng),傳統(tǒng)鐵磁性材料中的AMR數(shù)值較小,室溫下只有1-2%,而且通常隨著溫度升高而單調(diào)下降。最近,我所李潤偉研究組通過與日本國家材料研究所、美國路易斯安娜州立大學(xué)、中科院物理所等單位合作,在鈣鈦礦型錳氧化物單晶中觀察到了異常大的AMR效應(yīng),其數(shù)值比傳統(tǒng)AMR效應(yīng)高出近兩個(gè)數(shù)量級。這種異常的AMR效應(yīng)僅僅出現(xiàn)在金屬-絕緣體轉(zhuǎn)變溫區(qū),與鈣鈦礦型氧化物中磁場可調(diào)的相變密切相關(guān)。該研究結(jié)果表明,在鈣鈦礦型氧化物中,弱的各向異性便可以誘發(fā)出超大的AMR效應(yīng),為探索新型AMR材料及其應(yīng)用提供了新思路。
