寧波材料所p型SnO薄膜及其電子學器件研究取得系列進展
薄膜晶體管（Thin-film transistor, TFT）是一類重要的半導體器件，在信息顯示、傳感器等領域具有廣泛的應用價值。最近幾年，寬帶隙氧化物半導體由于其具有低溫成膜、高電子遷移率、可見光透明等優點，成為電子學中的研究熱點，發展成為一個分支—透明電子學。基于氧化物的薄膜晶體管和平板顯示技術相結合，將使得顯示屏幕更清晰、明亮，從而帶來顯示技術革新。開展這方面的研究將有利于提升我國寬禁帶氧化物材料與器件應用研發實力，滿足國家對信息顯示方面的重大需求。然而，因?yàn)槎鄶?shù)氧化物半導體呈本征n型導電特性，氧化物TFT的應用被限制在n型，而p型和n型半導體材料對于氧化物TFT的發展同等重要。一方面p型氧化物TFT由于具有空穴注入的特點從而更適合驅動有機發光二極管（OLED）高開口率像素單元；另外一方面n溝道TFT只有與p溝道TFT聯結才能組成氧化物雙極性薄膜晶體管以及互補型反相器邏輯電路，這些是實現透明電子器件應用的基礎；此外，氧化物半導體材料的p型導電極性轉變，制備與n型電學性能相匹配或者具有器件質量的p型氧化物半導體材料是目前氧化物研究的瓶頸，因?yàn)槟壳皃型氧化物半導體材料的發展遠遠落后于n型氧化物半導體材料，具有高空穴遷移率、結構和物性穩定、易于制備的p型氧化物半導體材料極為短缺，大大限制了透明氧化物電路的發展。
非故意摻雜氧化亞錫（SnO）是一種p型氧化物半導體材料，寧波材料所功能材料與納米器件事業部曹鴻濤課題組開展了SnO相關材料和薄膜晶體管研究，梁凌燕博士后與合作導師曹鴻濤和潘曉晴教授采用兩步法制備出純相的SnO薄膜（圖1），該制備方法已經申請國家專利（專利號：200910152532.6），并對其光電性能（圖2）和價帶電子結構（圖3）做了研究，發現SnO價帶頂電子結構與SnO2有很大不同，SnO所對應的獨特電子結構耦合了其p型導電特性，在石英（γ-plane藍寶石）襯底上制備的SnO薄膜電學性能參數分別為：空穴遷移率1.4 cm2 V?1 s?1（2.0 cm2 V?1 s?1），空穴濃度2.8×1016 cm?3（5.2×1016 cm?3）。在材料研究基礎上我們將工作向下延伸，成功制備出Si/SiO2/SnO/NiAu底柵結構薄膜晶體管（圖4），所得閾值電壓、開關比和飽和區場效應遷移率分別為-3.5 V，200和0.46 cm2V-1s-1，晶體管器件制備方法已申請了專利（專利號：201010040097.0）。部分學術研究結果發表在《美國化學協會應用材料與界面》（ACS Appl. Mater. Interfaces, DOI: 10.1021/am900838z）和《電化學會志》（J. Electrochem. Soc., 2010, 157, H598）上。
曹鴻濤課題組與美國密歇根大學潘曉晴教授課題組對SnO材料開展了合作研究，利用電子束蒸發技術在硅和藍寶石襯底上制備出SnO薄膜，發現低溫制備的SnO是非晶或者納米晶，襯底溫度為600 oC時，可以生長出外延或者具有織構取向的薄膜，通過電學測試，發現SnO薄膜的空穴濃度和遷移率分別在1017-1019 cm-3和0.1-2.6 cm2V-1s-1范圍內，制備的薄膜樣品的p型導電性可以長期穩定存在，研究結果在《應用物理快報》（Appl. Phys. Lett., 2010, 96, 042113）上發表。
該項研究工作得到了中科院創新團隊國際合作伙伴計劃、浙江省自然科學基金委重點項目（合作）、中國科學院院長獎獲得者科研啟動專項資金（合作）、浙江省錢江人才計劃項目、博士后基金支持。

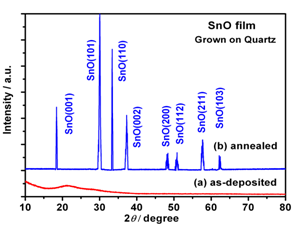

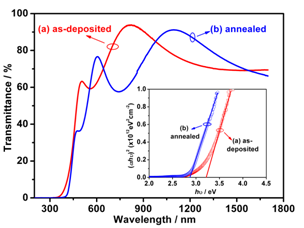

沉積態和退火態SnO薄膜X射線衍射圖譜 沉積態和退火態SnO薄膜透射率光譜

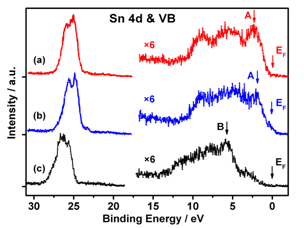

SnO 和SnO2的價帶譜 p型溝道SnO薄膜晶體管輸出曲線
?。ü└澹杭{米事業部 曹鴻濤）
