高性能優(yōu)質(zhì)釹鐵硼制備工藝優(yōu)化取得重要進(jìn)展
廣義的高性能釹鐵硼包括高磁能積磁體、高矯頑力磁體和耐高溫磁體,寧波材料所永磁研究組致力于開發(fā)高性能釹鐵硼磁體及其產(chǎn)業(yè)化技術(shù),從其生產(chǎn)工藝的每個環(huán)節(jié)進(jìn)行技術(shù)改進(jìn),取得了一系列的研究進(jìn)展。

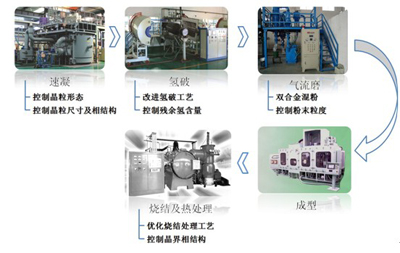

為制備性能優(yōu)越的釹鐵硼磁體,首先要從工藝的各個環(huán)節(jié)進(jìn)行優(yōu)化,包括速凝、氫破、氣流磨等,研究人員對速凝片的生長進(jìn)行系統(tǒng)研究,得到均勻一致的柱狀晶結(jié)構(gòu),達(dá)到國內(nèi)先進(jìn)水平;并對不同速凝片的吸氫機制及殘余氫含量對磁體磁性能、耐蝕性及力學(xué)性能的影響進(jìn)行了細(xì)致的研究,在實驗中發(fā)現(xiàn)氫在燒結(jié)過程中會導(dǎo)致磁性相重組,并破壞磁體取向度,針對此種情況,提出改進(jìn)的氫破工藝;同時對于采用雙合金工藝制備低溫度系數(shù)磁體取得重大進(jìn)展,研究人員采用雙合金方式,設(shè)計主合金和輔合金并進(jìn)行合理配置和工藝優(yōu)化,使矯頑力溫度系數(shù)絕對值達(dá)到 0.53%/℃,遠(yuǎn)遠(yuǎn)低于相同成分采用單合金方式的磁體的矯頑力溫度系數(shù)(0.64%/℃);以上成果展示于The 55th Annual Conference on Magnetism and Magnetic Materials (Nov. 14-18, 2010 Atlanta, GA) 上,獲得了國際同行的認(rèn)可。
(供稿:磁材事業(yè)部 郭帥)
